Renishaw LTS (Length Tool Setter) — контактный датчик измерения инструмента, который устанавливается непосредственно на столе или в рабочей зоне фрезерного станка с ЧПУ. Он определяет фактическую длину и диаметр фрезы или сверла касанием о измерительную пластину, а система ЧПУ пересчитывает координаты и корректирует данные о вылете инструмента.
- Что такое Renishaw LTS и зачем он нужен
- Преимущества и особенности конструкции
- Технические характеристики
- Установка, подключение и аксессуары
- Где купить оригинальный Renishaw LTS
- Заключение
- Связанные материалы
Что такое Renishaw LTS и зачем он нужен
LTS относится к семейству контактных датчиков настройки инструмента Renishaw и по назначению близок к OTS и NC4, но отличается способом связи со станком: сигнал от датчика идёт напрямую по кабелю на вход контроллера, без промежуточного приёмника-интерфейса. Это упрощает и удешевляет комплект, но ограничивает расстояние установки длиной кабеля.
Датчик применяется для автоматической проверки длины и диаметра инструмента после смены, компенсации теплового удлинения шпинделя и оперативного контроля поломки или износа режущей кромки без остановки цикла на измерение вручную.
Преимущества и особенности конструкции
Корпус LTS выполнен из нержавеющей стали с уплотнением, рассчитанным на работу в условиях СОЖ (смазочно-охлаждающая жидкость) и стружки. Сенсорная измерительная пластина фиксирует момент касания инструмента с высокой повторяемостью, а кабельное подключение исключает зависимость от прямой видимости, характерную для оптических систем. Благодаря компактным размерам датчик встраивается в стол или оснастку станков малого и среднего типоразмера, где место для отдельного приёмника ограничено. Подробнее о принципах работы контактных систем измерения можно посмотреть в статье о контактных измерительных системах для производственных станков.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Контактный датчик настройки длины и диаметра инструмента (Length Tool Setter) |
| Способ связи со станком | Кабельное подключение напрямую к контроллеру ЧПУ |
| Материал корпуса | Нержавеющая сталь, уплотнение под СОЖ |
| Совместимость | Фрезерные станки и обрабатывающие центры с ЧПУ Fanuc, Siemens, Heidenhain — уточняйте по руководству станка |
| Установка | На столе, поворотном приспособлении или в отдельной зоне обработки |
| Удлинение линии связи | Кабельные удлинители 2 м и 5 м |
| Назначение | Контроль длины, диаметра, поломки и износа инструмента в автоматическом цикле |
Установка, подключение и аксессуары
Поскольку LTS работает по кабелю без радио- или оптического интерфейса, расстояние между датчиком и разъёмом на станке ограничено штатной длиной кабеля. Если разъём контроллера или клеммная коробка вынесены дальше, чем позволяет исходный комплект, применяют удлинители кабельного канала — это исключает переделку проводки и сохраняет заводскую разводку сигналов.

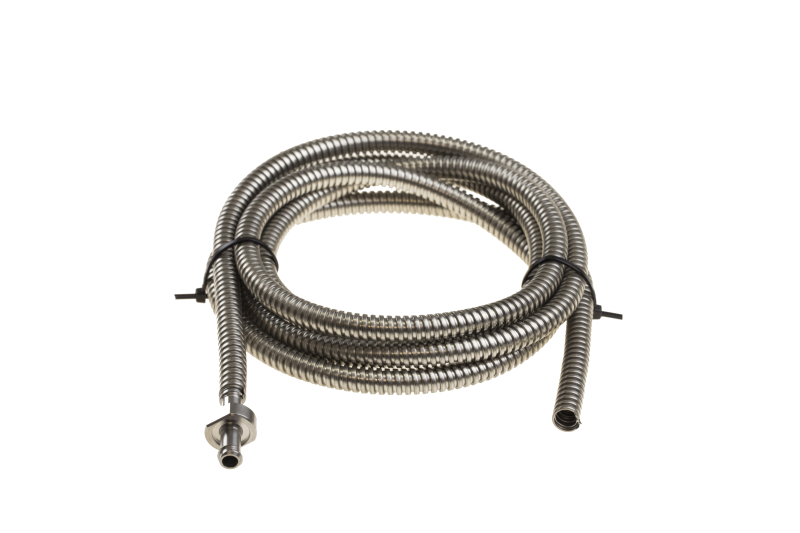

Удлиняет кабельный канал датчика LTS на 2 метра — удобно, когда разъём подключения на станке расположен дальше штатной длины кабеля.
Для больших станков или выносных пультов доступен вариант удлинителя на 5 метров — выбор конкретной длины определяется реальным расстоянием от места установки датчика до точки подключения на станке.

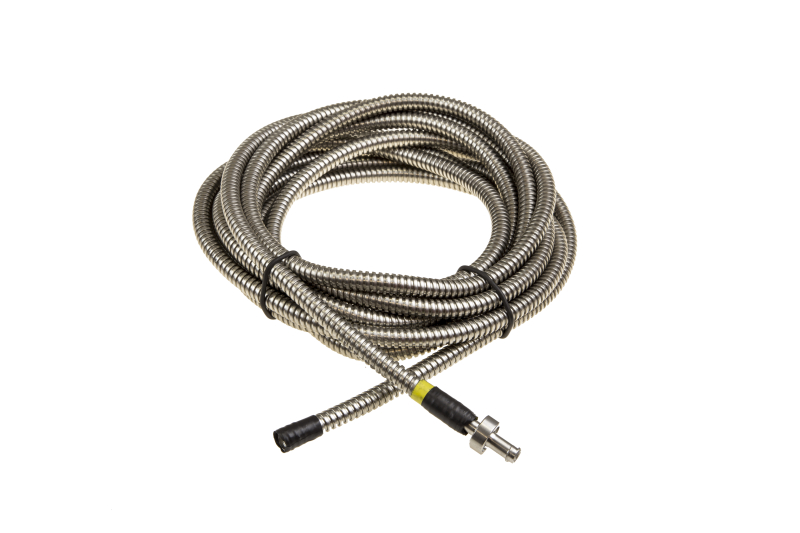

Удлинитель на 5 метров для установки LTS на станках с большим расстоянием между датчиком и коммутационным шкафом.
Общий каталог контактных щупов Renishaw и оснастки для настройки инструмента поможет подобрать датчик под конкретную модель станка, а услуга установки датчиков измерения детали и привязки инструмента закрывает монтаж и настройку под ключ.
Где купить оригинальный Renishaw LTS
«Эффективное производство» поставляет оригинальные датчики Renishaw и аксессуары к ним с полным комплектом документации, гарантией 12 месяцев и технической поддержкой по подбору и монтажу. При заказе уточняйте модификацию контроллера станка — от этого зависит схема подключения и совместимая версия комплекта.
Заключение
Renishaw LTS — практичное решение для фрезерных станков, где нужен контроль длины и диаметра инструмента без сложной радио- или оптической инфраструктуры. Кабельное подключение упрощает монтаж, а удлинители кабельного канала дают гибкость в расположении датчика относительно контроллера. Перед заказом сверяйте совместимость с системой ЧПУ и уточняйте параметры по паспорту станка.
Частые вопросы
- Чем Renishaw LTS отличается от NC4 и OTS?
- LTS — кабельный контактный датчик без отдельного приёмника, сигнал идёт напрямую на контроллер станка. NC4 и OTS используют оптическую или радиосвязь с приёмником-интерфейсом, что расширяет зону размещения датчика, но усложняет и удорожает комплект.
- Нужен ли приёмник или интерфейс для работы LTS?
- Нет. LTS подключается кабелем напрямую к входу контроллера ЧПУ, дополнительный приёмник не требуется.
- Как увеличить расстояние от датчика до контроллера станка?
- Для этого используют кабельные удлинители — доступны варианты на 2 и 5 метров, которые подключаются в разрыв штатного кабельного канала без переделки проводки станка.
- Можно ли использовать LTS на токарном станке?
- LTS ориентирован в первую очередь на фрезерные станки и обрабатывающие центры, где требуется контроль длины и диаметра вращающегося инструмента. Для токарных резцов чаще применяют другие типы щупов Renishaw — уточняйте подбор по конкретной модели станка.
- Что произойдёт, если кабель датчика повреждён?
- Станок потеряет сигнал измерения, и цикл автоматической проверки инструмента остановится с ошибкой. Кабель и удлинители нужно проверять при плановом ТО и заменять при повреждении изоляции или разъёмов.
